Трубостійки для мобільного зв'язку - невід'ємний елемент інфраструктури сучасного світу, який забезпечує надійну підтримку та функціонування мобільних мереж. Наша компанія пропонує широкий асортимент високоякісних трубостійок, відповідних найвищим стандартам безпеки й надійності.

Фахівці нашої компанії допоможуть підібрати оптимальне рішення для вашого проекту, враховуючи всі технічні вимоги та особливості місцевості. Ми пропонуємо трубостійки різної висоти та конфігурації, а також додаткові опції для забезпечення безпеки та зручності монтажу.

Купуючи трубостійки у нас, ви отримуєте не лише високоякісний продукт, а й професійне обслуговування на всіх етапах співпраці. Довіртесь досвіду та надійності - вибирайте трубостійки для мобільного зв'язку від нашої компанії та забезпечте безперебійну роботу вашої мережі.

Трубостійки і комплектуючі до них

Трубостійки і комплектуючі до них

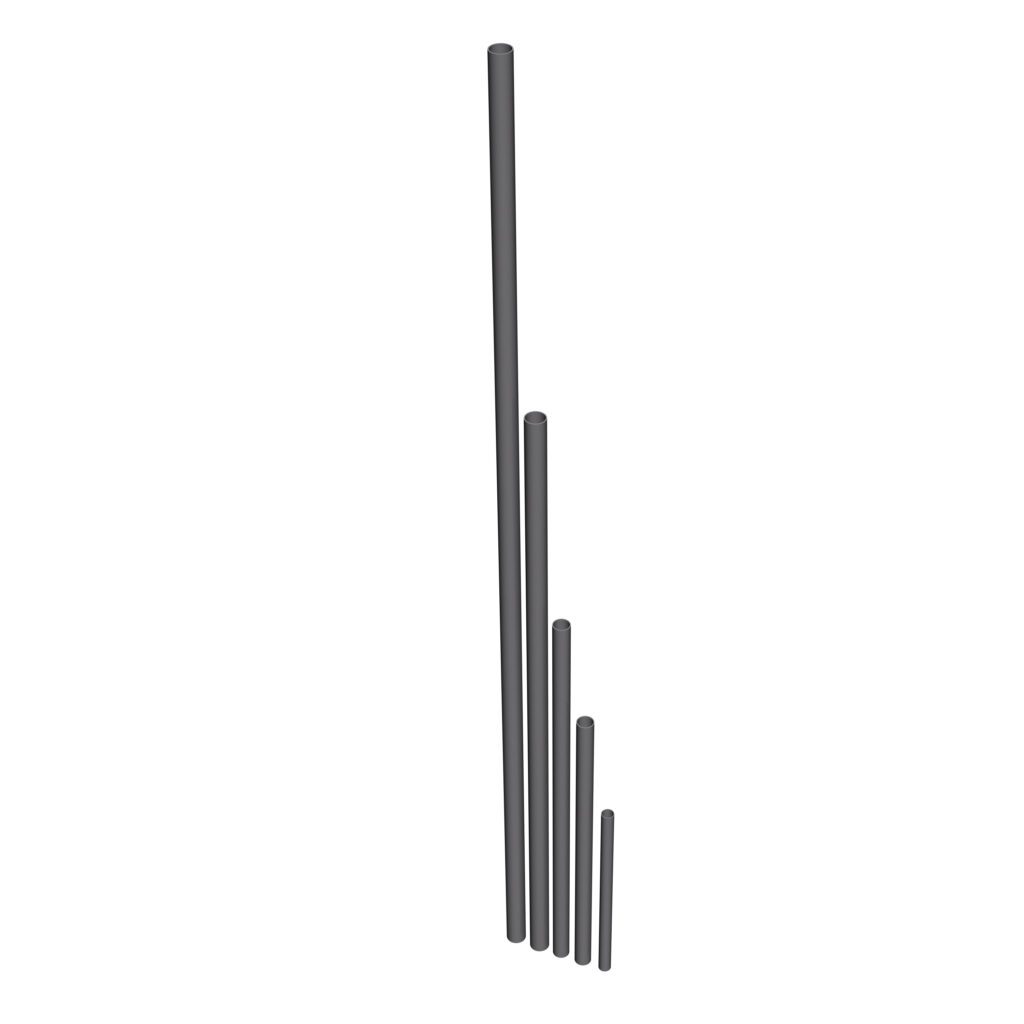

Трубостійки серії «ТО» призначені для установки на об’єктах телекомунікацій з метою розміщення однієї одиниці приймально-передавальних пристроїв (антен стандартів GSM, CDMA, LTE, елементів радіорелейних прольотів, GPS-передавачів, іншого обладнання операторів зв’язку). Конструкція виробу дозволяє розміщувати його на вертикальних поверхнях у легкодоступних для обслуговування місцях.

З трубостійками серії «ТО» використовуються кронштейни кріплення серій «КН», «КУ» і «КР».

Кронштейни кріплення серій «КН», «КУ» і «КР» призначені для встановлення трубостійок серії «ТО» на будь-які вертикальні поверхні:

серія «КН» — на капітальні несучі конструкції будівель;

серія «КУ» — на металоконструкції з місцем кріплення на кутику;

серія «КР» — на металоконструкції з місцем кріплення на трубі.

Технічні характеристики трубостійок серії «ТО»

Висотність Діаметр трубостійки
h = 1,0 м d = [57 – 89] мм
h = 1,5 м
h = 2,0 м
h = 3,0 м d = [76 – 89] мм
h = 4,5 м d = [89-102] мм

Технічні характеристики кронштейнів кріплення:

Код товарної позиції Діаметр посадочного місця
КР.У
офсет 650; 900; 1000; 1200; 1500
серія «КУ»*
КУ.ab d = [57 – 89] мм
серія «КР»*
КР.ab.cd** d = [57 – 89] мм

* «КР.У» Кронштейн кріплення проектованної трубостійки до існуючої трубостійки

** КУ. Кронштейн кріплення до існуючої опори – до поясу вежі

*** КН. Кронштейн кріплення до стіни

Трубостійки серій «ТР» і «ТБ», комплектуючі до них

Трубостійки серій «ТР» і «ТБ», комплектуючі до них

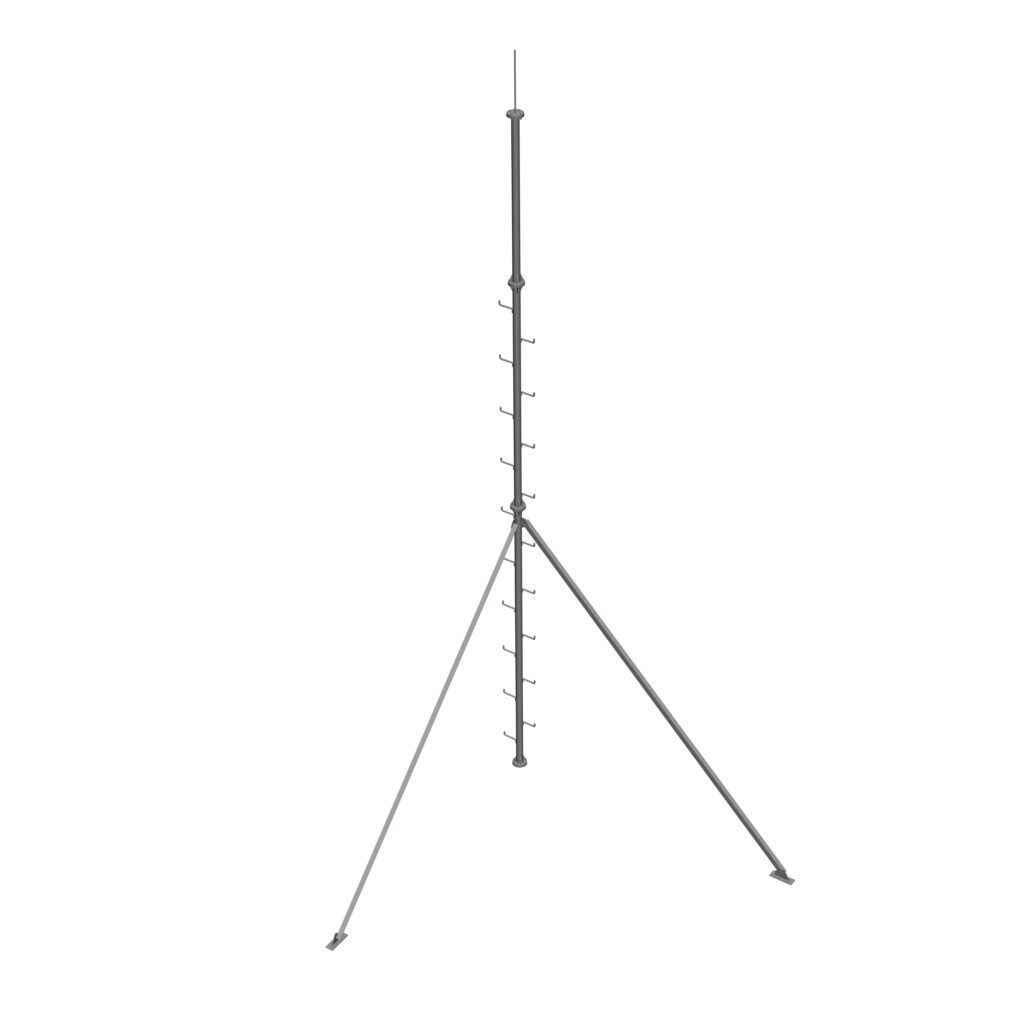

Трубостійки серій «ТР» і «ТБ» призначені для встановлення на горизонтальних поверхнях капітальних будівель і споруд на об’єктах телекомунікацій. Їх застосування обумовлюється необхідністю забезпечення значних висот підвісу приймально-передавального обладнання в умовах відсутності можливості застосування складніших конструкцій. Залежно від конструкції (з розкосами або без) і використовуваних матеріалів на цих трубостійках можливе розміщення до 3 різних пристроїв. Вироби укомплектовані східцями для зручного підйому співробітників будівельних або експлуатуючих організацій до місця розміщення антен.

Технічні характеристики трубостійок серії «ТР»:

Код товарної позиції ТР.60.ab* ТР.90.ab*
Висотність h = 6,0 м h = 9,0 м
Діаметр трубостійки d = [89 – 112] мм
Конструктивне рішення з розкосами
Розміри секцій 4 м + 2 м 4 м + 3 м + 2 м
Кількість фланців 3 4

* «ab» у коді товарної позиції — діаметр трубостійки в мм.

Технічні характеристики трубостійок серії «ТБ»:

Код товарної позиції ТБ.60.ab* ТБ.90.ab*
Висотність h = 6,0 м h = 9,0 м
Діаметр трубостійки d = [108 – 127] мм d = [112 – 127] мм
Конструктивне рішення без розкосів
Розміри секцій 4 м + 2 м 4 м + 3 м + 2 м
Кількість фланців 3 4

* «ab» у коді товарної позиції — діаметр трубостійки в мм.

Трубостійки серії «Р»

Трубостійки серії «Р»

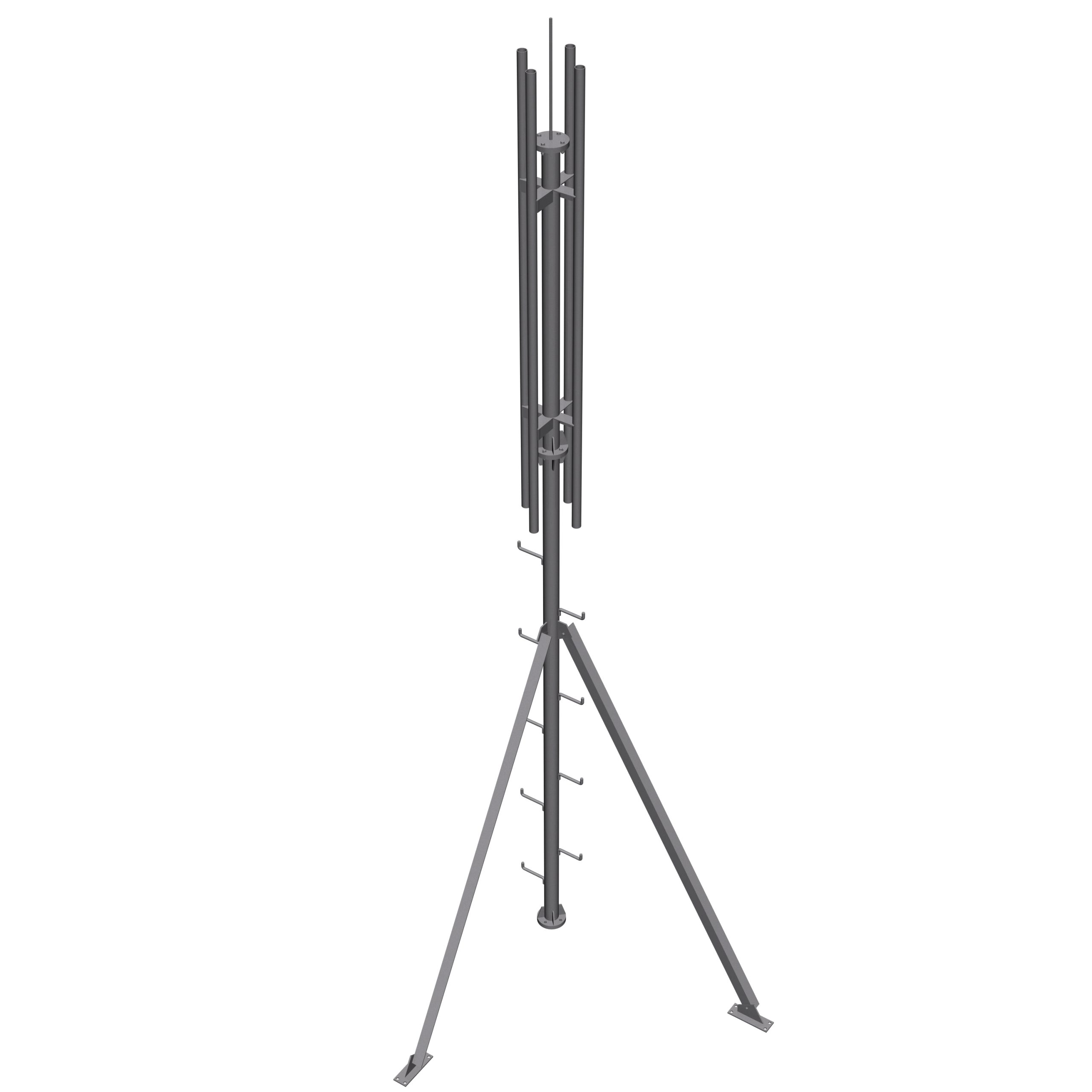

Трубостійки серії «Р» (типу «ромашка») є подальшим розвитком конструкції трубостійок серії «ТР». Основною відмінністю трубостійок цієї серії є комплектація основних трубостійок виносними елементами (наприклад, трубостійками серії «ТО» — «пелюстками») для зручнішого розміщення приймально-передавального обладнання.

Кількість «пелюсток» може варіюватися залежно від наявної технологічної потреби. У стандартному виконанні трубостійки серії «Р» комплектуються трьома або чотирма «пелюстками» марок ТО.20.ab і ТО.30.ab.

Конструкція трубостійок серії «Р» установлюється на горизонтальних поверхнях капітальних будівель і споруд з розміщенням на розвантажувальній рамі або на рамі з привантаженням. Вагогабаритні характеристики цих рам розраховуються спеціалізованою проектною організацією залежно від стану несучих конструкцій місця розміщення трубостійки і характеристик пристроїв антенних фідерів, що розміщуються на ній.

Технічні характеристики трубостійок серії «Р» з трьома «пелюстками»

Код товарної позиції Р3.62.ab.cd Р3.63.ab.cd Р3.92.ab.cd Р3.93.ab.cd
Тип центральної опори ТР.60.ab* ТР.90.ab*
Діаметр центральної опори dцентр. = [102 – 159] мм
Тип «пелюстки»/p> ТО.20.cd** ТО.30.cd** ТО.20.cd** ТО.30.cd**
Діаметр «пелюстки» Dпелюстка = [57 – 89] мм

* «ab» — діаметр центральної опори в мм.

** «cd» — діаметр «пелюстки» в мм.

Технічні характеристики трубостійок серії «Р» з чотирма «пелюстками»

Код товарної позиції Р4.62.ab.cd Р4.63.ab.cd Р4.92.ab.cd Р4.93.ab.cd
Тип центральної опори ТР.60.ab* ТР.90.ab*
Діаметр центральної опори dцентр. = [102 – 219] мм
Тип «пелюстки» ТО.20.cd** ТО.30.cd** ТО.20.cd** ТО.30.cd**
Діаметр «пелюстки» Dпелюстка = [57 – 89] мм

* «ab» — діаметр центральної опори в мм.

** «cd» — діаметр «пелюстки» в мм.

Комплектуючі

Кронштейни до трубостійок

Кронштейни до трубостійок

Ми надаємо кронштейни різних типів і моделей, адаптованих під різноманітні умови експлуатації. Наші вироби відрізняються міцністю, довговічністю та стійкістю до атмосферних впливів за рахунок покриття цинком або високоякісним фарбуванням.

Дивитися у каталозі
Хомути U-образні

Хомути U-образні

Хомути U-образні від 16 мм до 120 мм. Болт-скоба може застосовуватися для вертикального та горизонтального монтажу будь-яких круглих виробів. Оцинковані, укоплектовані метизами.

Дивитися у каталозі
